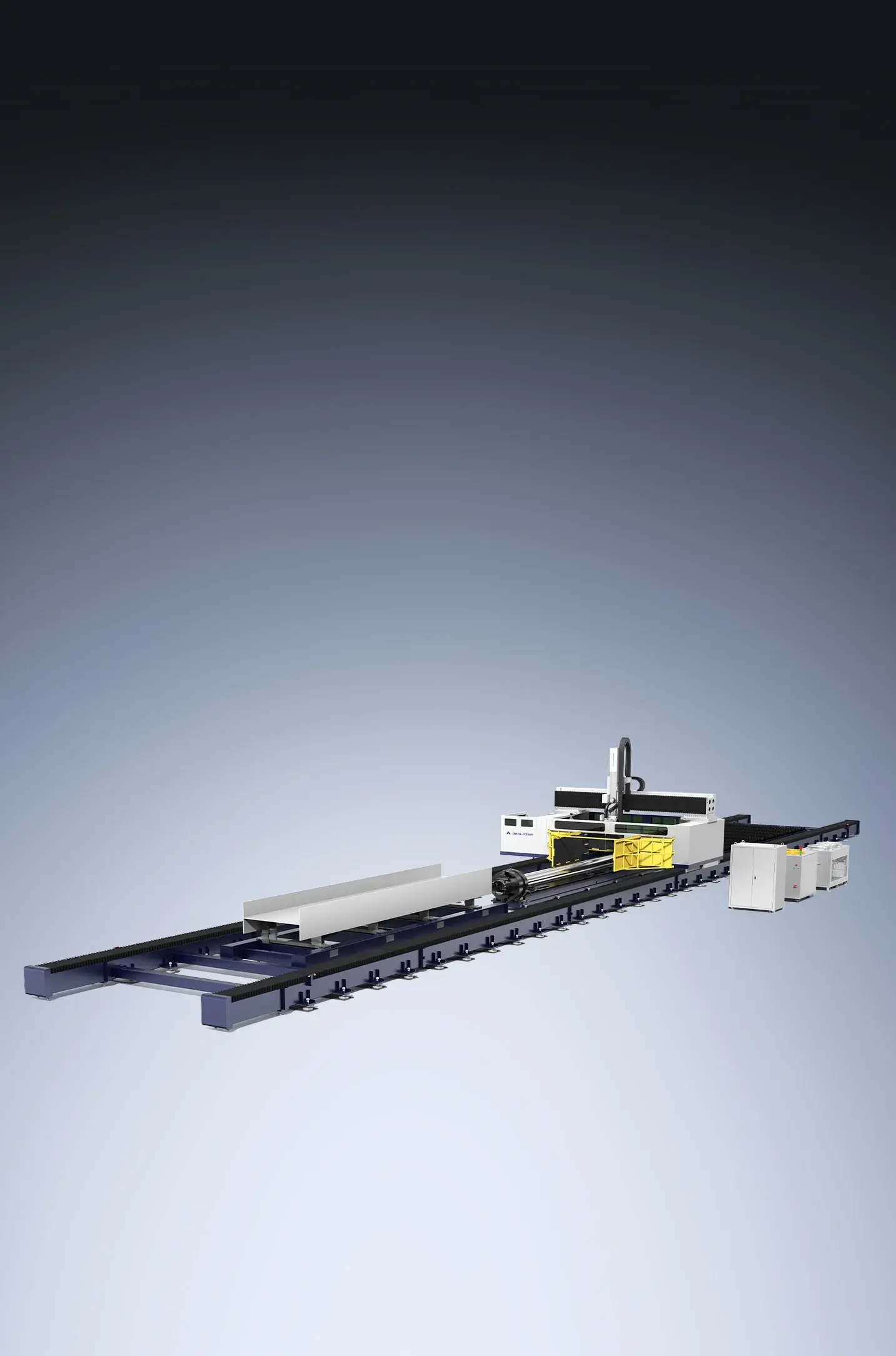

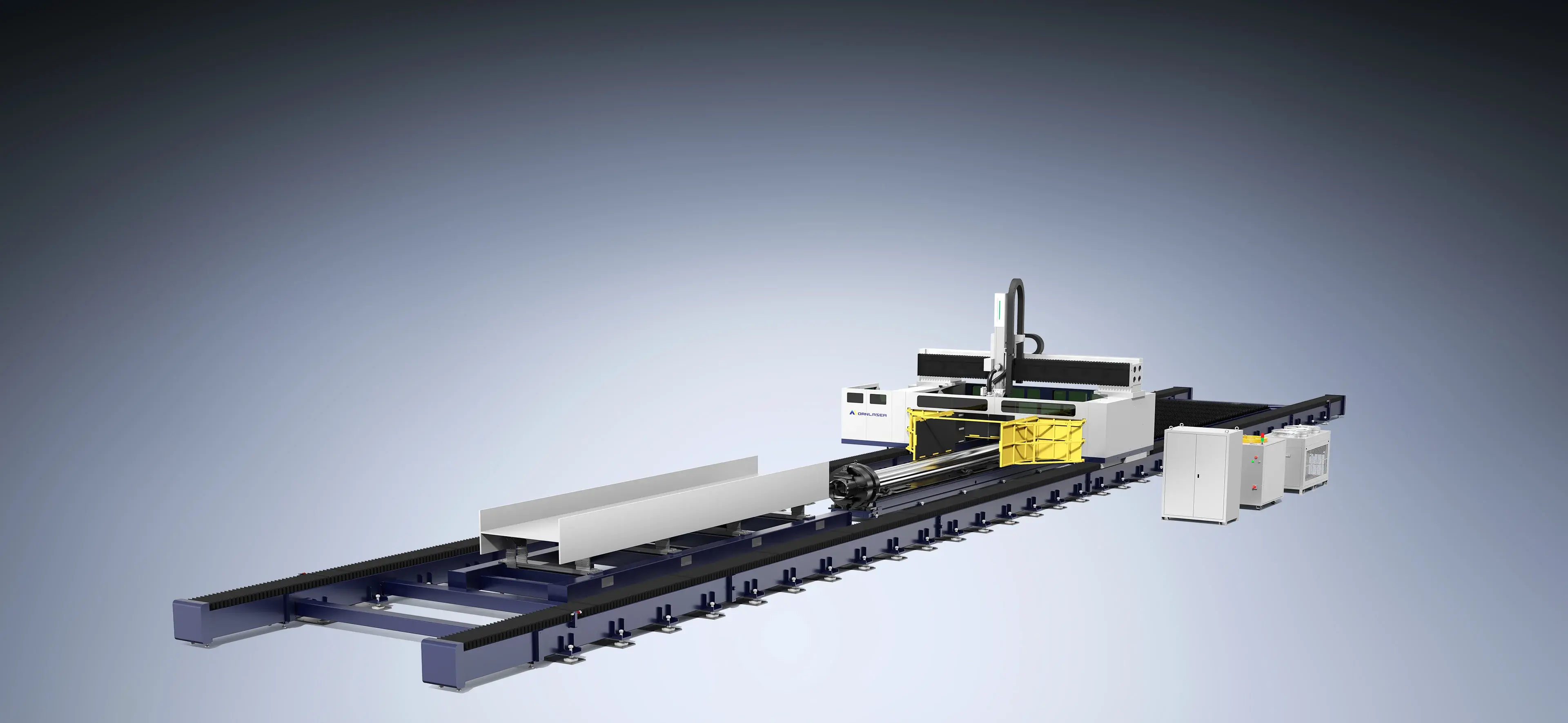

Projetada para aplicações estruturais de serviço pesado, garantindo corte estável e preciso de grandes perfis de aço, como vigas H, vigas I, canais e cantoneiras.
Produz chanfros precisos e suaves em grandes estruturas de aço, reduzindo a necessidade de pós-processamento e aumentando a eficiência da montagem.
Identifica automaticamente a rota de corte ideal e evita obstáculos, garantindo um corte eficiente e contínuo de perfis de aço.
Marca instantaneamente as posições de soldagem com apenas um clique, assegurando uma montagem precisa e eficiente.

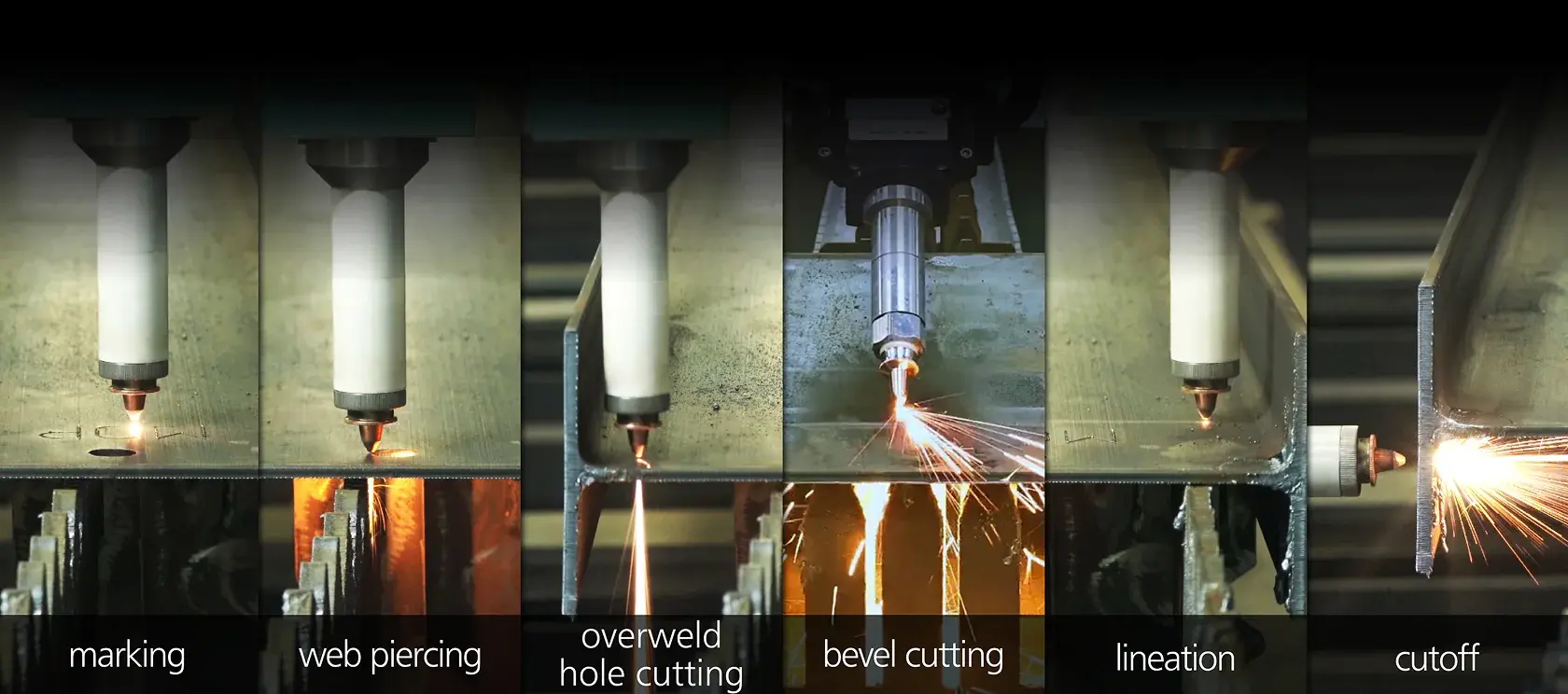

Marcação, perfuração da alma, corte de furos sobrepostos, corte chanfrado, corte de separação e outros processos podem ser realizados por uma única máquina, proporcionando capacidades versáteis e eficientes de processamento de metais.

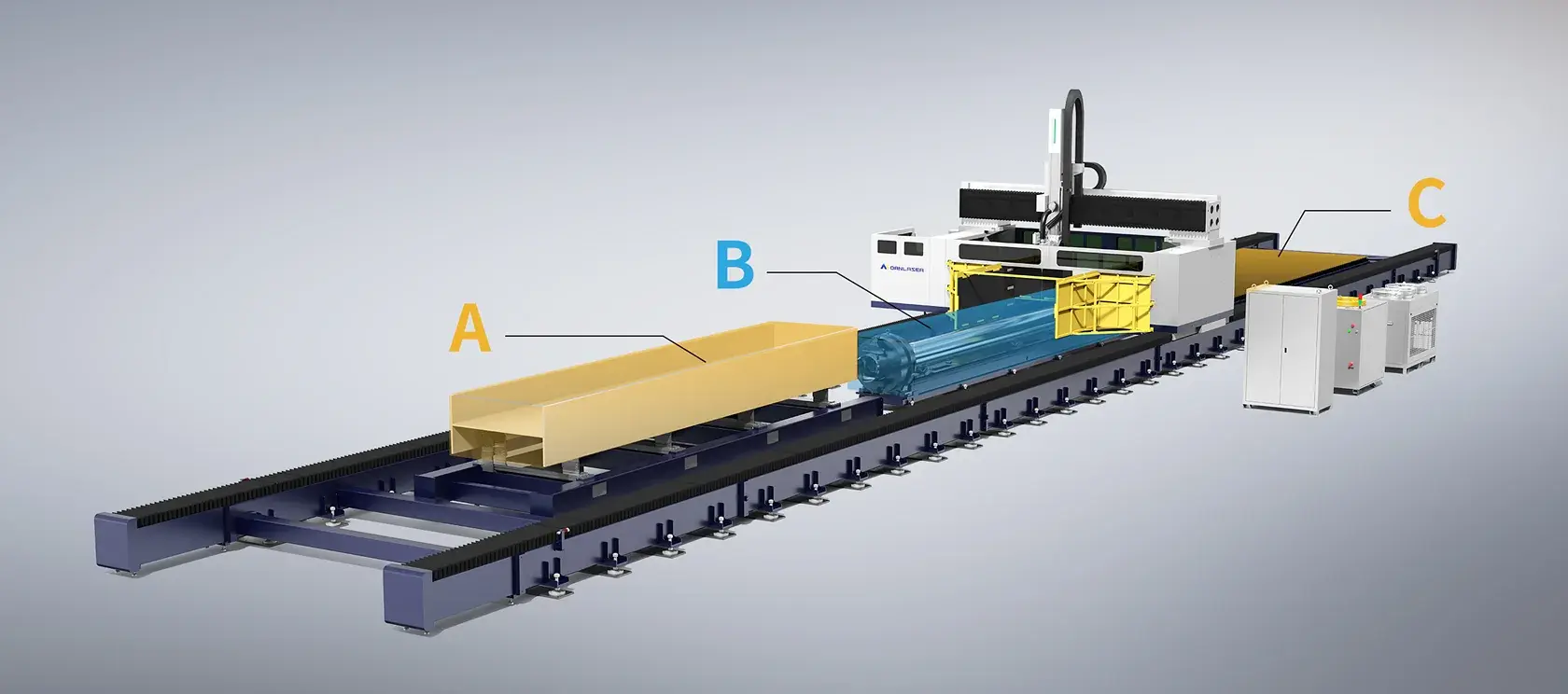

As máquinas de corte de aço estrutural Ection oferecem configurações flexíveis de estações para atender às necessidades reais de processamento. Cada estação pode ser personalizada com três opções:
· Corte de chapas – Design modular compatível com plataformas padrão de corte plano
· Corte de perfis – Mesa pneumática para perfis H
· Corte de tubos – Mesa dedicada para tubos redondos de alta resistência

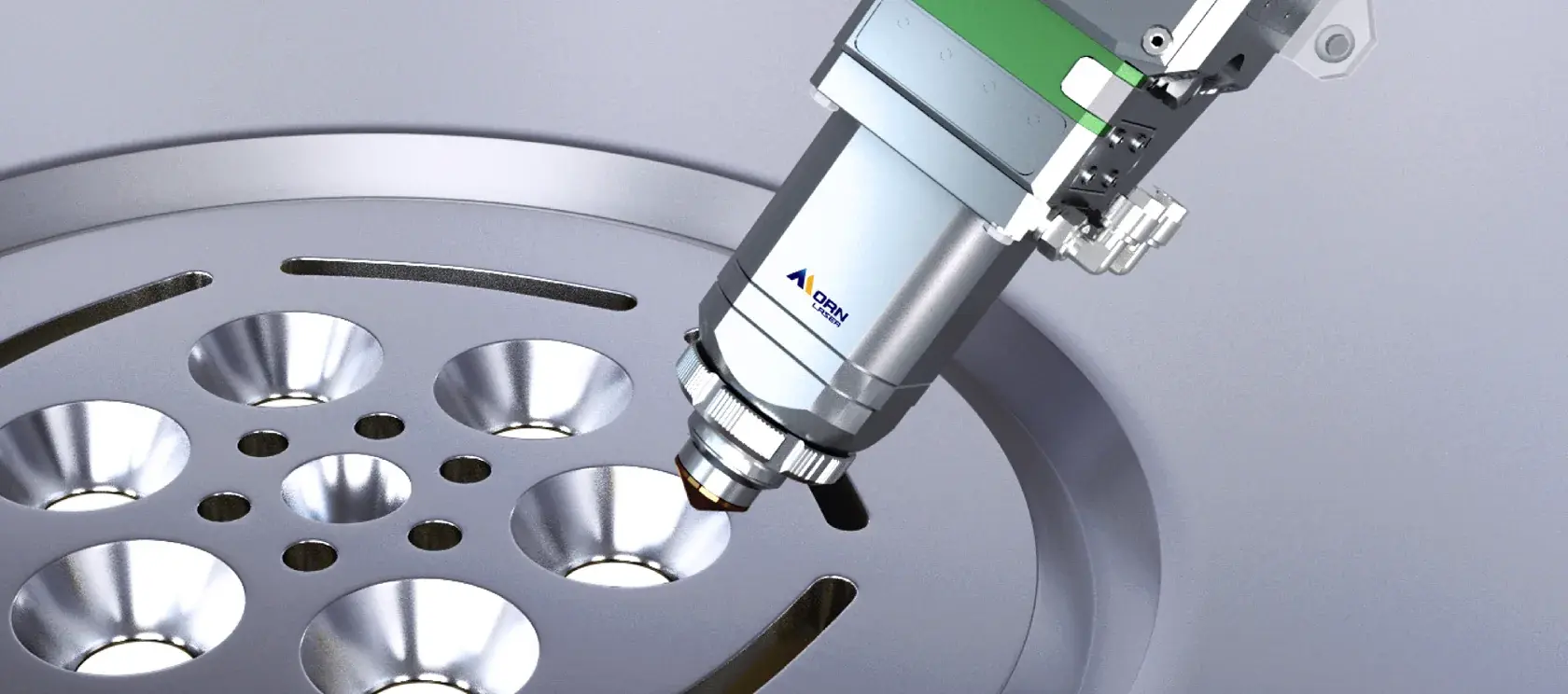

Os parâmetros de corte podem ser ajustados em tempo real durante a operação, suportando rastreamento da altura da superfície da peça, corte chanfrado de ±45°, múltiplos modos de corte e diversos métodos de perfuração para máxima flexibilidade e precisão.

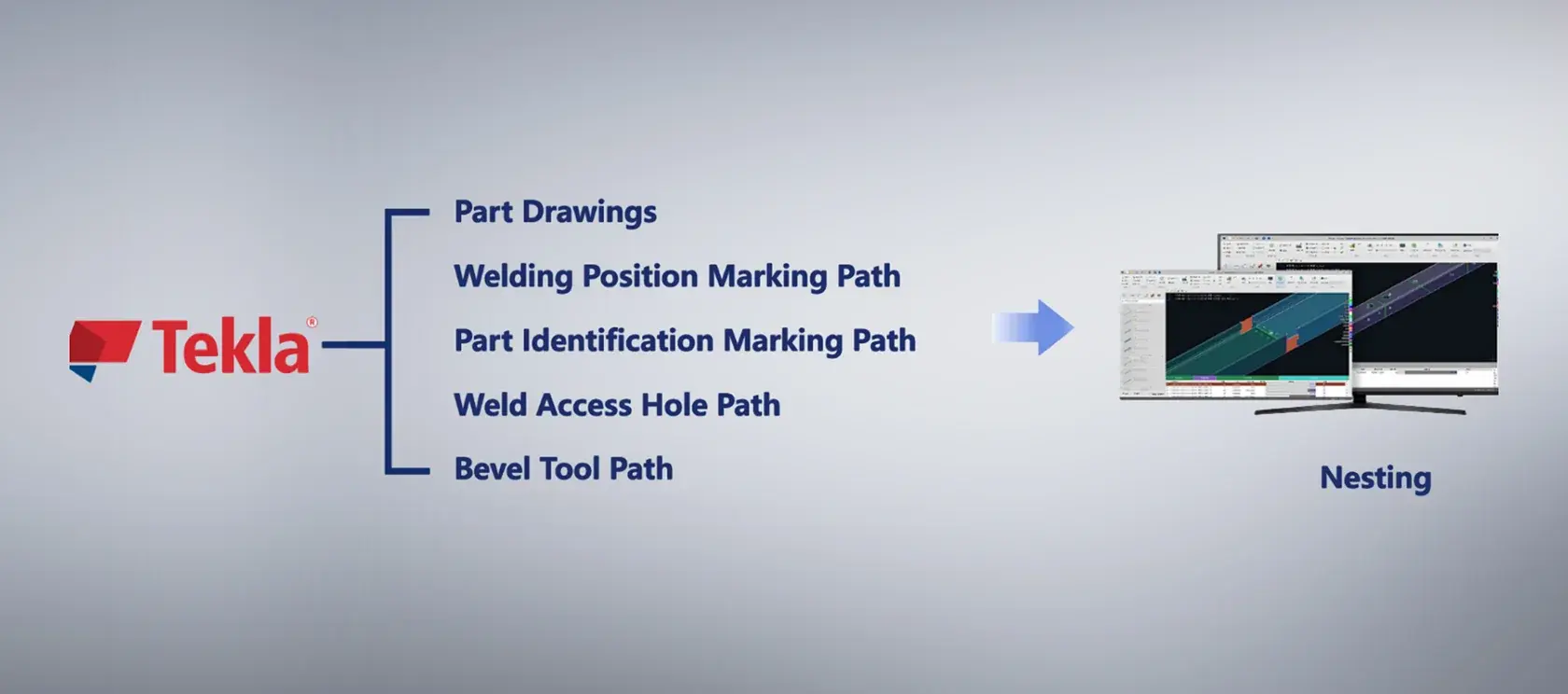

Combinado com o software de nesting de perfis de aço TubesT, integra-se perfeitamente ao Tekla para desenhos eficientes, nesting otimizado e geração de trajetórias de corte inteligentes. Imprime automaticamente nomes das peças e posições de soldagem em cada componente, simplificando os processos tradicionais e aumentando a eficiência.
Modelo | H45100 | HD60120 |
|---|---|---|
Faixa de Corte de Aço Perfilado (Customizável) | Largura: 150mm≤h≤1000mm Altura: 100mm≤b≤450mm | Largura: 150mm≤h≤1200mm Altura: 100mm≤b≤600mm |
Comprimento Máximo do Tubo | 13000mm (Estação Única) | 13000mm (Estação Única) |
Potência do Laser | 12-40kW | 12-40kW |
Área de Usinagem (comprimento × largura) (Corte Vertical) | 13000×2000mm | 13000×2500mm |
Área de Usinagem (comprimento × largura) (Corte Chanfrado) | 12400×1400mm(F250) 12400×1350mm(F300) | 12400×1900mm(F250) 12400×1850mm(F300) |
